| Fennel（フェンネル） 全長 1442mm 全幅 3180mm 主翼面積 60.83dm2 全備重量 2615g（電動仕様） 翼面荷重 43g/dm2 翼型 RG15モディファイド 当社テスト機のメカ搭載の様子とセッティングの例です。組立の参考にして下さい。 |
パイロット４XP（パイロット for エキスパート）シリーズは、ＯＫダイレクト専用ブランドで、工作、飛行ともに高度な技術をお持ちのモデラー専用に開発された新しいコンセプトの商品です。
４ＸＰシリーズのキットには組立説明書は入っていません。 組立、飛行には経験と技術が必要です。 ※電話による技術的なお問い合わせにはお答え出来ません。 |
 |
|
| キットの内容、カラーリングは数種類のバリエーションがあります。パーツ等の内容は変わることがあります。 | |
 |
|
| パーツの説明 （A）サーボマウント （Ｂ） モーターマウント （C） φ６mmカーボンパイプ （D） ボールリンク （E） エルロン用ホーン ※キットの組み立てに必要なリンケージパーツが全て含まれているわけではありません。 |
（F） φ４mmカーボンパイプ （G） φ３mm鉄製カンザシ（尾翼用） （H） 主翼カンザシ（グラス・カーボン製） （I） フラップホーンカバー （J） エルロンサーボカバー （K） フラップサーボカバー ※付属するパーツは各自の判断で使用して下さい。カンザシ等は現物に合わせて切ったり、削る必要があります。 |
 |
推奨サーボ エルロン HS-125MGまたはDS161 フラップ HS-5125MGまたはDS161 |
 |
 |

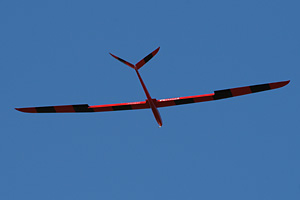

| 大型フラップを下げて飛行中の本機。着陸時などにフラップは欠かせません。 |
視認性の良い主翼下面のカラーリング。 |
 |
 |
| 2mmカバベニヤを2枚張り合わせてモーターマウントを作ります。 |
3mmベニヤのサーボマウントを胴体内に接着します。 |
 |
 |
| サーボ、受信機、ESC搭載の様子。受信機とESCはサーボマウント下側に搭載しています。 |
サーボはNES3125を使用。バッテリーを搭載した様子。上部に見えるコネクターは受信機電源用に使用したSVR3用のコネクター。ESCはOPTOで使用しています。 |
 |
 |
| キャノピーにはカーボンロッドをグラステープで固定。 |
キャノピーを取り付けた様子。 |
 |
 |
| モーター、ハブを取り付けた様子。 | 搭載するパワーユニットについて ER-282211dモーター、14x8折りペラの場合 3S1P2200SXで約50A、推力約2500g、45度で上昇 ER-282687dモーター、13x9折りペラの場合 4S1P2200SRで約60A、推力約3200g、垂直に上昇 ER-282810dモーター、14ｘ8折ペラの場合 3S1P3200SRで約52A、推力2900g |
 |
 |
| リンケージ用パーツ φ6mmカーボンパイプ、φ4mmカーボンパイプ、1.8mmピアノ線を組み合わせて長さを調節。（ピアノ線、クレビス等はキットに含まれていません） |
上側のロッドがサーボ側、クレビスで長さを調節。下側が動翼側、ボールリンクを使用。長さが不足する場合はピアノ線等で適当に延長して下さい。 |
 |
 |
| 水平尾翼のカンザシ。太くなっている端は切り取ります。 |
エレベーターのボールリンク取り付け。φ2mmロッド等（キットには含まれていません）を使ってボールを接着、エレベーターに穴を開けて樹脂で接着。 |
 |
 |
| カンザシは水平尾翼に接着、水平尾翼は胴体に差し込んでテープ止め。 | エレベーターリンケージの様子。無理なく動くようにロッドを曲げる。 |
 |
 |
| エレベーターリンケージの例 | ６ピンコネクターの取り付け例。胴体側は接着、主翼側はフリーにしています。 |
 |
 |
| フラップサーボの取り付け。サーボは耳をカットし、収縮チューブを被せてスーパーXで主翼に接着。 | サーボハッチはテープで固定 |
 |
 |
| フラップリンケージの様子。クレビスはピンを横から差すタイプを使用。 | フラップを下げたところ。リンケージが当たる場所はリューターで削る。 |
 |
 |
| エルロンリンケージの様子。エルロンホーンはボールリンクタイプに変更しました。 | サーボハッチはテープで固定 |
 |
 |
| セットに付属のコントロールホーンを使用した例。 | サーボハッチの取り付け例 |
