   Brushless motors



アウターローター式ブラシレスモーター
ER-222018d
(48536)  価格コード●9300



リポ2セル用、KV値1800の高回転型!


<仕様>
電圧範囲:NiCd / NiMH 5-7 セル, Li-Po
2セル
外径:28mm
長さ:37mm
重量(ケーブル込み):82.5g
シャフト径:3.18mm
KV値:1800
推奨機体重量600 〜 800 g


<弊社テストデータ> ダイレクトドライブ KV value 1800

10 x 6折ペラ30S3.18
(47663) 2500
バッテリー Tahmazo LP-2S1P1700G
回 転 数 9600rpm
電 流 値 24.3A (瞬間最大28.1A)
スピードコントローラー Tahmazo M2616-3s

※上記データは、ターメリックG2に使用する場合の推奨組合せ例によるものです。
上記組合せの電流値が瞬間最大28.1Aとなっていますが、これは充電直後の状態です。
また、1回のモーターランが10秒以下であれば使用可能です。

電流値はリポやプロペラ、スピードコントローラーなど使用パーツのメーカーや種類により大幅に変動します。
実際に流れる電流値を必ず測定器で確認し、リポやスピードコントローラーの許容範囲内でご使用ください。


取扱説明書 (PDF217KB)

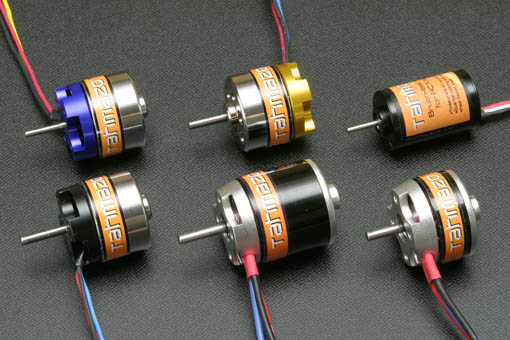

タマゾーブラシレスモーターに新製品が続々登場!!
室内機から翼長2.0mクラスのグライダーまで用途に合わせてお選びいただけます。

また、こだわりの自作派モデラーのためにER-2208組立てキットも新発売!
KV値1140〜1880と、機体に合わせて細かくセッティングが可能です。

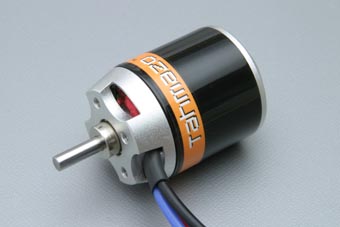

アウターローター式ブラシレスモーター
ER-252312d
(48487)  価格コード●12000



セダクション123」等、25クラスのスポーツ機や翼長2Mクラスのモーターグライダー用に開発されました。

<仕様>
電圧範囲:6-10 セル,  2-3 Li-Po
外径:31.5mm
長さ:45mm
重量(ケーブル込み):127g
シャフト径:4.0mm
KV値:1200
推奨機体重量1200 〜 1600 g


<弊社テストデータ> ダイレクトドライブ KV value 1200

       LP3S1P2100PS x 2
APC10 x 7E   回転数  9600rpm
電流値 35A
11x 8折ペラ 回転数 8000rpm
電流値 46A

取扱説明書 (PDF191.0KB)



アウターローター式ブラシレスモーター
ER-221612d
(48460)  価格コード●8100



BD-5eに最適なモーターです。

<仕様>
電圧範囲:6-10 セル,  2-3 Li-Po
外径:28mm
長さ:33mm
重量(ケーブル込み):69g
シャフト径:3.18mm
KV値:1200
推奨機体重量800 〜 900 g


<弊社テストデータ> ダイレクトドライブ KV value 1200

    バッテリー  Li-po 2-cell   Li-po 3-cell
 APC8 x 4E   回転数  7600rpm 10900rpm
電流値 7.4A 14.5A
APC8 x 6E 回転数 6900rpm 9700rpm
電流値 10A 18.6A

取扱説明書 (PDF191.4KB)

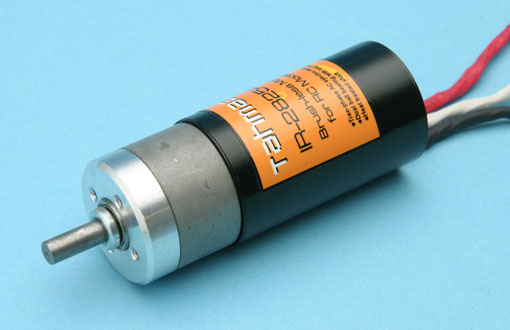

インナーローター式ブラシレスモーター
IR-282544/PG
(48457)  価格コード●14000



ブラシレスモーターIR-282544/PGが発売!
イーグル5など、翼長1.6m〜2.5mクラスのモーターグライダーに使用可能です。
4.28:1遊星ギアボックス付き。

<仕様>
電圧範囲:6-12 セル,  2-4 Li-Po
外径:28mm
長さ:70mm
重量(ケーブル、コネクター込み):190g
シャフト径:5.0mm
KV値:4400
推奨機体重量:1000 〜 1500 g


<弊社テストデータ> ダイレクトドライブ KV value 4400

   バッテリー  Li-po 3-cell
12 x 8折りペラ 回転数 7600rpm
電流値 41A

取扱説明書 (PDF197.6KB)

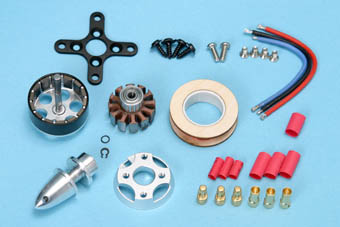

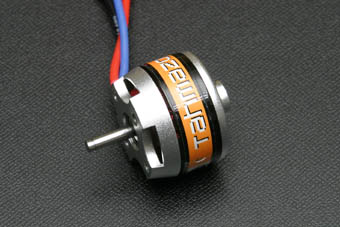

アウターローター式ブラシレスモーターキット
ER-2208KIT
(48440)  価格コード●3900



電圧範囲:4-10 セル,  2-3 Li-Po
外径:28mm
長さ:25mm
重量(ケーブル込み):43 〜 46 g
シャフト径:3.18mm
KV値:1140〜1880
最大効率電流8-12A (>75%)
推奨機体重量200 〜 500 g


<弊社テストデータ>

KV値 巻線 巻数 線の長さ プロペラ 回転数 電流値 リポ
1880 5本 10ターン 153cm 6x4折りペラ 14800 9.5A 3セル
1470 4本 13ターン 191cm 6x4折りペラ 12400 6.0A 3セル
1140 3本 17ターン 255cm 10x4.7SF 4820 7.8A 2セル



取扱説明書 (PDF482KB)

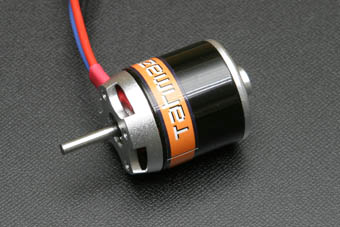

アウターローター式ブラシレスモーター
ER-222012d
(48434)  価格コード●9300



電圧範囲:6-10 セル,  2-3 Li-Po
外径:28mm
長さ:37mm
重量(ケーブル込み):80g
シャフト径:3.18mm
KV値:1200
推奨機体重量700 〜 900 g


<弊社テストデータ> ダイレクトドライブ KV value 1200

   バッテリー  Li-po 3-cell
10 x 8折りペラ 回転数 7600rpm
電流値 20A

取扱説明書 (PDF188KB)

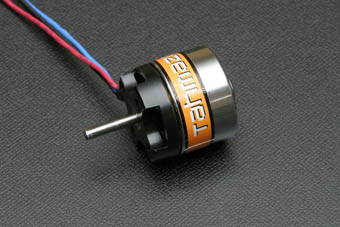

アウターローター式ブラシレスモーター
ER-201095n
(48438)  価格コード●6000



電圧範囲:6-10 セル,  2-3 Li-Po
外径:26mm
長さ:27mm
重量(ケーブル込み):46 g
シャフト径:3mm
KV値:950
最大効率電流8-12A (>75%)
推奨機体重量200 〜 500 g


<弊社テストデータ>

    バッテリー  Li-po 3-cell
 9x5折りペラ   回転数  8900rpm
電流値 8.0A

取扱説明書 (PDF190KB)

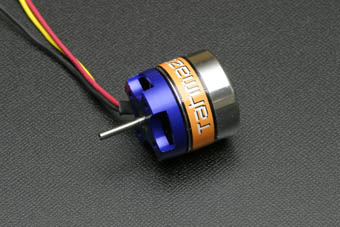

アウターローター式ブラシレスモーター
ER-201022n
(48439)  価格コード●6000



電圧範囲:4-10 セル,  2-3 Li-Po
外径:26mm
長さ:25mm
重量(ケーブル込み):43 〜 46 g
シャフト径:2.3mm
KV値:2250
最大効率電流8-12A (>75%)
推奨機体重量200 〜 500 g


<弊社テストデータ> ダイレクトドライブ KV value 2250

    バッテリー   Li-po 2-cell   Li-po 3-cell
6x4折りペラ   回転数  10800rpm 15200rpm
電流値 7.8A 13.0A
APC5.5 x 4.5E   回転数  11800rpm 15400rpm
電流値 7.6A 11.8A
APC4.5 x 3.5E 回転数 13600rpm 18200rpm
電流値 4.8A 7.9A

取扱説明書 (PDF191KB)

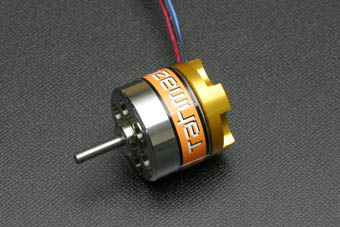

アウターローター式ブラシレスモーター
ER-400XT
(48421)  価格コード●6000



電圧範囲:6-10 セル,  2-3 Li-Po
外径:26mm
長さ:27mm
重量(ケーブル込み):46 g
シャフト径:3mm
KV値:950
最大効率電流8-12A (>75%)
推奨機体重量200 〜 500 g


<弊社テストデータ> ダイレクトドライブ KV value 950

    バッテリー  Li-po 2-cell   Li-po 3-cell
 APC10 x 4.7SF   回転数  4700rpm 5200rpm
電流値 7.4A 11.5A
APC9 x 4.7SF 回転数 5400rpm 7200rpm
電流値 5.8A 8.5A

取扱説明書 (PDF179KB)



インナーローター式ブラシレスモーター
IR-201554
(48417)  価格コード●6000



電圧範囲:6〜10 セル, 2-3 Li-Po
外径:20mm
長さ:31mm
重量(ケーブル込み):46 g
シャフト径:3mm
KV値:5400
最大効率電流8-12A (>75%)
推奨機体重量200 〜 500 g



<弊社テストデータ> IR201554+GB200 (1: 6ギアダウン・フルパワー時)

   バッテリー  Li-po 2-cell   Li-po 3-cell
 APC9 x 4.7SF   回転数  5500rpm 7300rpm
電流値 5.3A 9.5A
APC10 x 4.7SF 回転数 5100rpm 6400rpm
電流値 7.2A 11.0A

取扱説明書 (PDF180KB)
