P-GBX400S


400クラス遊星ギアボックス「P-GBX400S」新登場! (47687)◆6000

P-GBX400Sは380、400クラスモーターに取り付け可能な遊星ギアボックスです。10x6〜14x8のプロペラが使用可能。翼長1.5mクラスから2mクラスのモーターグライダーに最適。また、10クラスのエンジン機にも使用できます。

主要スペック

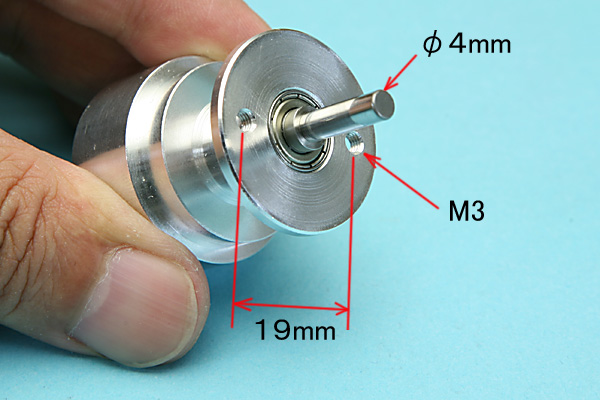

◎直径29mm  ◎長さ31mm(シャフト除く)◎出力軸直径 4mm
◎減速比 3.8:1 ◎ シャフト径2.3mm、3.18mm用ピニオンギア付き
◎出力軸受けはベアリング入り

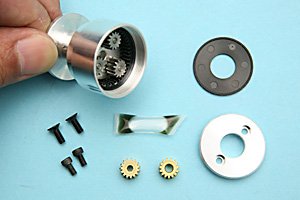

セットに含まれているもの

1 遊星ギアボックス本体
2 プラスチックワッシャ
3 モーター取り付けフランジ
4 ネジロック剤
5 ピニオンギア(シャフト径2.3mm)
6 ピニオンギア(シャフト径3.18mm)
7 3x8mm皿ビス(ギアボックスの取付け)
8 2.6mmキャップビス(モーターの取付け)

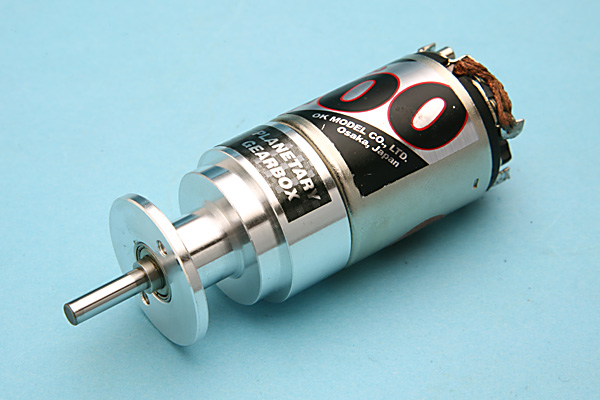

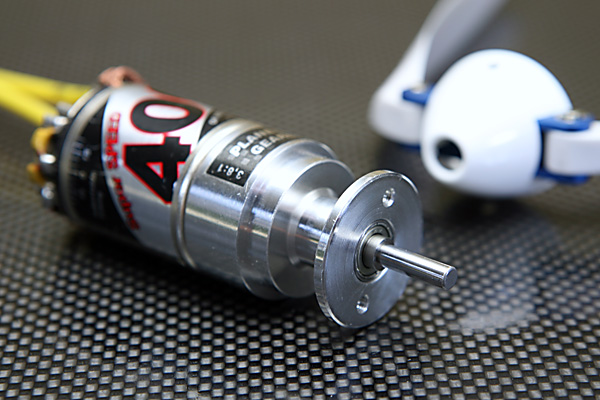

当社スーパースピード400-5038(47579)と組み合わせた例。ギアボックスはモーターとほぼ同じ直径のため、機首の細いグライダーなどにもスマートに搭載できます。

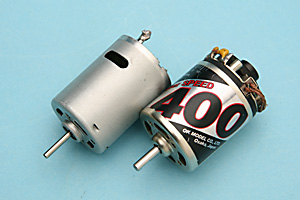

使用可能なモーター

・380、400クラス、ブラシモーター
・PILOT スーパースピード400-5038(47579)
・PILOT スーパースピード400C-6323(47580)

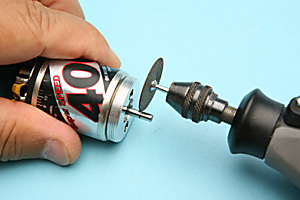

遊星ギアボックスから一旦外したフランジをモーターに取り付けます。ピニオンギアに合わせてモーターシャフトを切る必要があります。切断にはルーターを使用します。このときモーターにバッテリーをつなぎ、ルーターと反対方向に回しながら切るときれいに切れます。

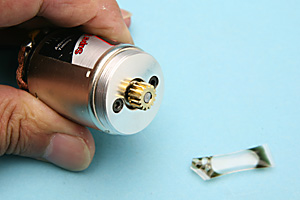

付属のネジロック剤をモーターシャフトとピニオンギアの穴につけてピニオンギアを差し込みます。このまま硬化するまで一晩おいておきます。

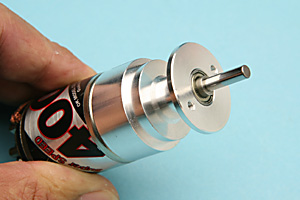

モーターとフランジを遊星ギアボックス本体にねじ込みます。この時にもネジロック剤を併用して、ゆるみ止めとする事をお勧めします。
参考測定データ(SS400-5038モーターを使用)
プロペラ 電源 電流(A) 回転数(rpm) 推力(g)
12x6折りペラ Ni-MH 10セル 12.0 6450 650
12x6折りペラ LP3S1P2200S 14.0 6920 770
14x8折りペラ Ni-MH 10セル 18.4 5270 740
14x8折りペラ LP3S1P2200S 21.0 5440 850
