ラベンダー
Lavender
|
|||||
ラベンダーは翼長1240mm、レーザーカット・バルサキットの高性能小型グライダーです。 |
|||||
バルサキットの組み立てに不慣れなかた向けにWEBで取扱い説明書を閲覧して頂けます。 ・手元のタブレット端末を見ながら製作が出来ます。 ・キット付属の説明書の文字が小さくて見にくい場合は、タブレット端末で文字や写真を拡大してご覧いただく事も可能です |
|||||
■機体諸元 ・全長 798mm ・全幅 1240mm ・主翼面積 18.7dm2 ・飛行重量 240~270g ・コントロール RD,EV,ESC |
|||||
パーツを組み立てた生地完成状態の機体。 このあとフィルムを貼って仕上げます。 |
※この機体はバルサ製組み立てキットです。 ※製作には技術や経験を必要とする部分が多くあります。 ※どのように組み立てるかはWEBで組み立て説明書(PDF 17,326KB)をご覧になってください。 ※写真の機体はキットを組み立て、フィルムを貼って仕上げた例です。 ※フィルムや接着剤はキットに入っていません。 ※キットの内容、デザイン、構造等は予告無く変更する場合があります。 |
||||
■キットの主な内容 ・レーザーカット加工済み木部材料 ・バルサプランク材 ・ベニヤ製コントロールホーン ・リンケージ用ピアノ線 ・プッシュロッドガイドパイプ ・実物大図面(日本語組立説明付き) |
|||||

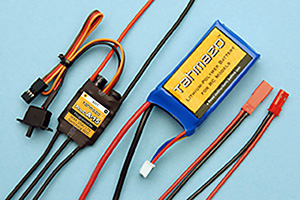

スピードコントローラー(左)、リポバッテリー(中央)、BECコネクタ(右)。 |
■主な別途準備品 ・飛行機用プロポ送信機 ・小型受信機 ・サーボ Tahmazo TS-1036(48651) 2個 ・アポロV-1150 7x4.5セット モーター(48761) ・スピードコントローラー Pro.C A-15(48826) ・バッテリー タマゾーLP-2S1P600RE (48860) ・コネクター PILOT BECコネクター (47525) ・充電器 リポ専用充電器 (48451) ・カバーリング用フィルム(下欄参照) ・フィルム貼り用アイロン ・フィルム貼り用 HDヒートガン(47404) ・瞬間接着剤 OKボンドHW(43010)、FX(43451) ・エポキシ接着剤(30分硬化型) ・バルサカンナ(47875) ・サンディングブロック(25042) サンドペーパー ・その他、一般的な工具(カッターナイフ、ドライバーなど) |
||||
サンディングブロック(左)とバルサカンナ(右)があればきれいにバルサを削って仕上げる事ができます。 |
|||||
■ラベンダーに最適 E-ライトフィルム OK模型が独自に開発したE-ライトフィルムは、厚み僅か20ミクロンの特殊な極薄フィルムを使用した1㎡あたり27.78gという超軽量フィルムです。裏紙の無いドライタイプで作業性も良好、収縮温度は約180~200℃の高温タイプですから完成後のたるみも少なく、非常にきれいな仕上がりを長く保ちます。 自由な色の組合せをお楽しみください (25030)透明レッド (25031)透明ブルー (25032)透明イエロー (25033)透明クリア (25034)白 (25035)橙色 (25036)透明グリーン (25037)透明オレンジ (25039)透明パープル (25040)紫 |
|||||
主翼は上面プランクのないシンプルな構造となっていますので、短時間に組み上げることが可能です。 |
正確にレーザーカットされた部品を組み立てることにより、設計通りの翼型を再現しやすくなっています。 | ||||
キャノピーは胴体と一体に整形後、レーザーカットの切取りラインより切り離す工法。胴体ラインとピッタリと合ったキャノピーが出来上がります。 | キャノピーの固定方法は、輪ゴムをフックに引っかけるだけでシンプルです。 |
||||
推奨パワーユニットはアポロモーター。スピンナーの中にモーターを組み込んだもので、プロペラ、ハブ、スピンナーすべてが一体になっています。胴体の中にはモーターが一切出て来ません。 | アポロモーターを使用することでメカ室は余裕たっぷり。 一番前端までバッテリーなどを積み込む事も可能です。 |
||||
四角い胴体は、製作が容易です。水平尾翼と垂直尾翼がある標準的な尾翼形式の採用は初心者に難しいミキシングを使う必要がありません。 |
リンケージ用ピアノ線、ガイドパイプ、コントロールホーンはキットに付属。ヒンジはヒンジテープを使用すれば簡単に行えます。 |
||||
※アフターサービス部品のご注文には製品に入っている製品管理カードまたはユーザー登録証が必要です 。 ※お申し込み、お問い合わせはこちらの頁からお願い致します。折り返し在庫の有無、費用などをご 連絡致します。 ※部品によっては生産終了、在庫無しなどでご要望にお応えできない場合があります。 |
