MPX延長コードセット
Extension Cable with MPXtype Connecter 品番/47717 JANコード/4942860477171 価格コード/◇1700 |
商品説明 @ MPXコネクタは、6ピンコネクタで、サーボ2個分、6本の配線をまとめることができます A中、大型グライダーなどで主翼に片側2個のサーボを搭載している場合に便利です BMPXコネクタの先には、それぞれ二組のコードとサーボ(受信機)接続用コネクタがついています CMPXコネクタのハウジングは胴体と主翼に、それぞれ取り付けます Dこうすることで主翼を胴体に取り付ける時に、簡単に間違いなく主翼サーボ2個の接続が完了します E胴体側コード(二本)の先には受信機に接続するコネクタがついています(JR/FUTABA共用) F主翼側コード(二本)の先にはサーボに接続するコネクタがついています(JR/FUTABA共用) GOK模型製品ではマサラ(11239)、フェンネル(近日発売)、アリッサ(OKダイレクトで販売中)などに使用できます H胴体側(サーボコネクタ・オス付)はコード長350mm、主翼側(サーボコネクタ・メス付き)は200mm |
|
![]() |

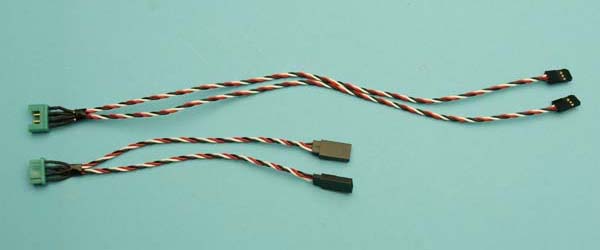

写真説明 写真の上段が受信機接続側で、左の薄緑のコネクタが6ピンのMPXコネクタ。コード長は350mmで先端に受信機接続用サーボコネクタ(オス)が付いています(JR/FUTABA共用)。 下段が主翼の中に収納してサーボと接続するコード。コード長200mmで先端にサーボに接続するコネクタがついています(JR/FUTABA共用)。 |
|
ご使用時の注意事項 MPXコネクタを胴体や主翼の内部に埋め込む前に、必ずサーボや受信機が正常に動作するか、実際に配線を接続して確認をしてください。埋め込んだ後での配線やコネクタ等の着脱には困難が伴い、場合によっては機体を損傷する場合があります。 |
|
取付例 | |
![]() |
![]() |

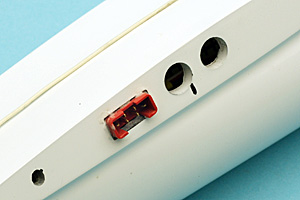

製品は受信機接続用コードとサーボ接続用コード各1本ずつが入ったセットとなっています。 | 当社4XPシリーズのグライダー「アリッサ」への取付例。写真の胴体側は固定していますが、主翼側は固定しないでフリーにしています。 なお、写真のコネクタハウジングは赤ですが、製品は薄緑となります。 |
記載の内容は断り無く変更する場合があります。 COPY RIGHT 2010 OK MODEL CO. LTD. |
